ニードルベアリングの製作

シェル形、ソリッド形、保持器付き針状ころ軸受、スラスト針状ころ軸受

特色

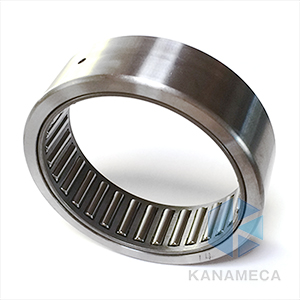

ニードルローラーベアリングは外輪に保持器付き針状ころを組み合わせたベアリングです。外輪の無い、保持器付き針状ころはニードルケージ(ケージ&ローラー)とも呼ばれています。転動体が円筒状の為に断面高さが比較的小さく省スペース設計です。また、他の型式に比べて省スペースの割りに負荷容量と剛性が大きい特徴を持ちます。剛性が大きく高負荷荷重に適した外輪が削り出しタイプのソリッド形、省スペースに適した外輪が薄い鋼板のタイプのシェル形、 また用途別にカムフォロア、ローラフォロア等多くの種類があります。

製作提案

  • 他社製品に無い特殊寸法やインチ寸法が可能
  • 内輪、外輪、ころ、保持器が特殊材料、または特殊仕様

スペック

寸法
内径10㎜から300㎜程度(ベアリング仕様によります)
内輪・外輪
高炭素クロム軸受鋼(SUJ2)、SCM415、SUS403、SUS440C、耐熱軸受鋼(寸法安定化処理品)
保持器
黄銅製もみ抜き保持器、STKM13A、SPC
ころ
高炭素クロム軸受鋼(SUJ2)、SUS440C、SKH9
その他
特殊寸法、特殊形状、ころのクラウニング加工

工程

  • 材料切断
    (または鍛造)
  • 旋削
  • 熱処理
  • 研削
  • 組立
  • 完成検査
  • 梱包・出荷

納期

約3ヶ月

  • 上記は目安です。仕様や寸法によって納期が異なります。
  • 製作数量及び仕様に応じて納期を見積りいたします。
  • 図面作成からご依頼される場合は承認図面をご確認頂きましてからの納期となります。
  • オリジナル図面または貴社仕様図等のご資料より製作検討させて頂きます。
  • 他社カタログより類似品を選定の上でご相談頂くことも可能です。
  • 使用中の現品を参考にさせて頂きましてのご提案も可能です。
  • 折り返し営業担当よりお電話またはメールにてご回答させて頂きます。
