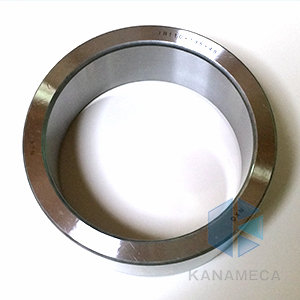

ベアリングの内輪(外輪) 製作

内輪(外輪)製作は主に高炭素クロム軸受鋼を使用し、熱処理後高精度な研削仕上げを施してあります。修理交換や交換予備用としての内輪、外輪の製作はコストメリットかつ短納期です。既製品の内輪に寸法が無い場合でもご指定の寸法にて製作いたします。

製作提案

  • 交換予備用の内輪として
  • 再生修理の手段として
  • 既製品から特殊寸法への改造

スペック

用途
円筒ころ軸受用、針状ころ軸受(ニードルベアリング)用
寸法
内径10mmから外径1200mmまで可能(メートル系またはインチ系)
材質
高炭素クロム軸受鋼(SUJ2またはSUJ3)、浸炭鋼、耐熱仕様
硬さ
HRC58~64(SUJ2)
油穴付も対応可能
内径及び軌道径の成績表を発行可能
ご指定の端面処理が可能(面取り加工、テーパー加工)

工程

  • 材料切断
    (または鍛造)
  • 旋削
  • 熱処理
  • 研削
  • 完成検査
  • 梱包・出荷

納期

約1.5ヶ月から

  • 上記は目安です。仕様や寸法によって納期が異なります。
  • 製作数量及び仕様に応じて納期を見積りいたします。
  • 図面作成からご依頼される場合は承認図面をご確認頂きましてからの納期となります。

事例

ステンレスメーカーA社様

冷間圧延機のバックアップロール軸受への定期補修用として内輪を定期的に納入

スチールメーカーB社様

ストックされていた円筒ころ軸受の内輪が錆びにより腐食した為、内輪製作及び交換により再度使用することが可能となった

装置メーカーC社様

内輪つば付き円筒ころ軸受の入手手段として、既製品の円筒ころ軸受からの改造により内輪つば付仕様として納入

ラインナップ

型式は以下の呼び番号を標準とします

IR (内径) x (外径) x (幅)

例)IR 50 x 55 x 20

  • オリジナル図面または貴社仕様図等のご資料より製作検討させて頂きます。
  • 他社カタログより類似品を選定の上でご相談頂くことも可能です。
  • 使用中の現品を参考にさせて頂きましてのご提案も可能です。
  • 折り返し営業担当よりお電話またはメールにてご回答させて頂きます。
